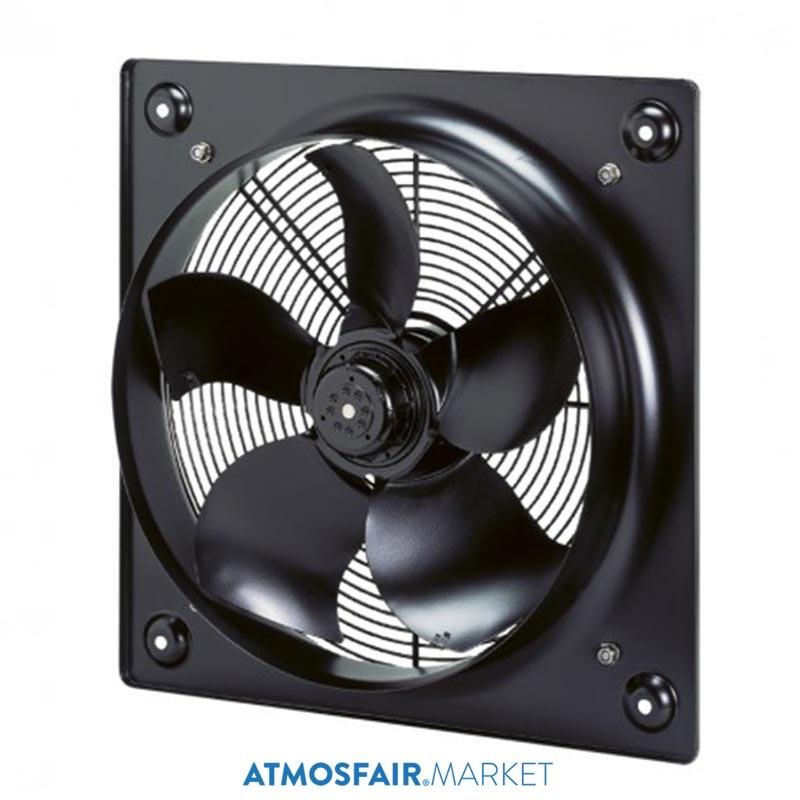

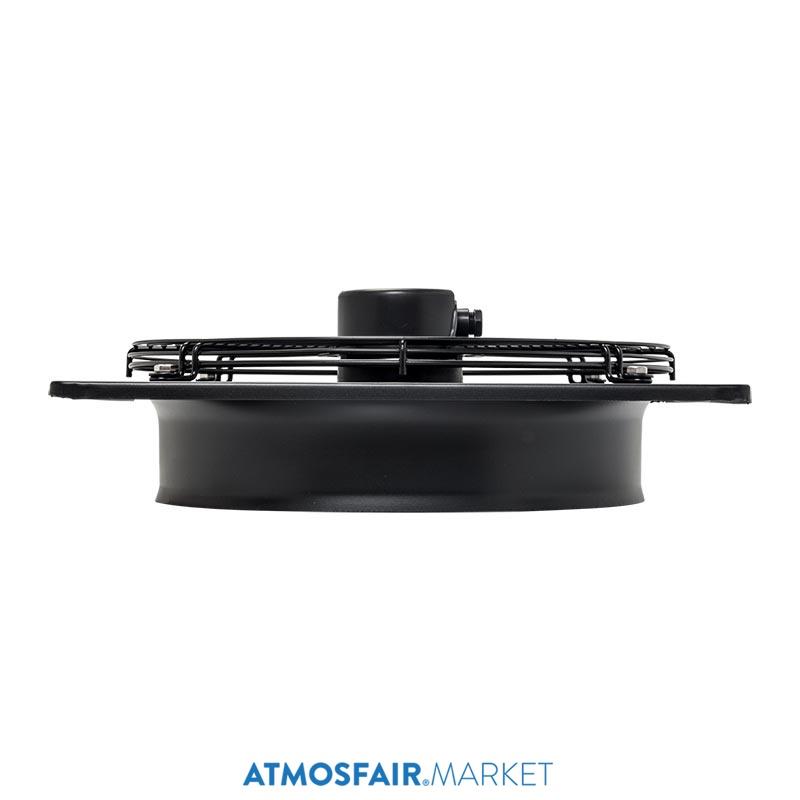

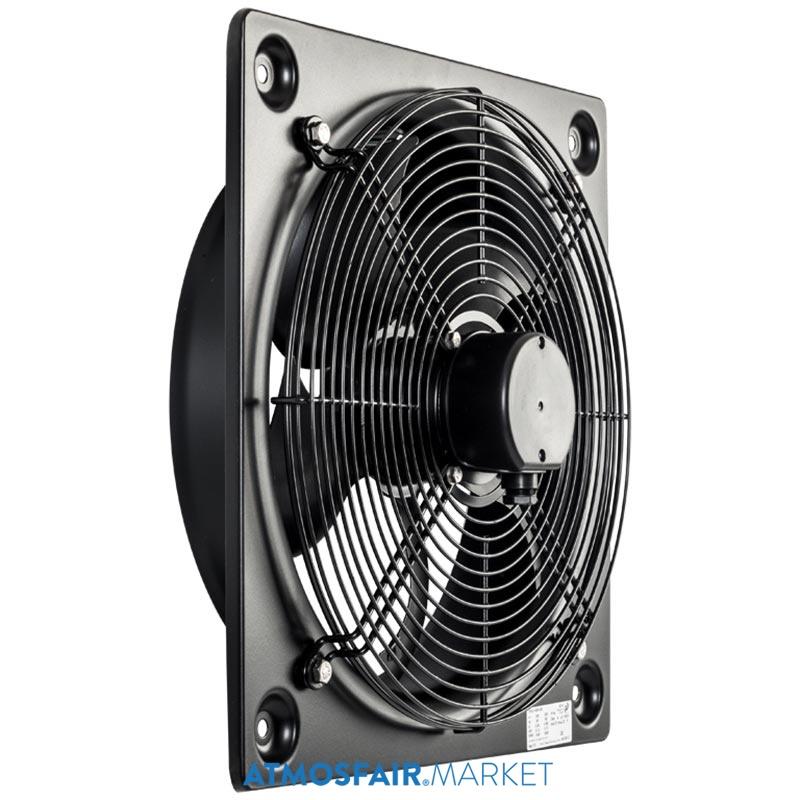

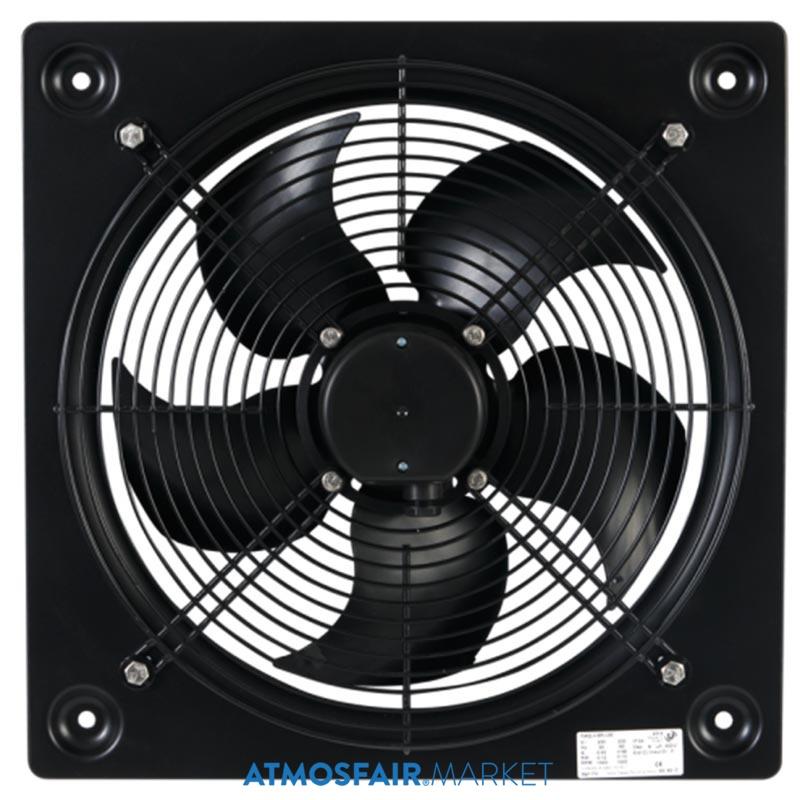

Soler Palau HXTR/6-710 (380V) Aksiyel Fan
Maks. Debi 15.710 m³/h, duvar tipi, aşırı yük korumalı, IP 54 motorlu aksiyel fan
HXBR / HXTR serisi duvar tipi aksiyel fanların dış çerçevesi korozyona karşı korumalı
siyah epoksi-polyester boya ile boyanmış yüksek kalite galvaniz çelikten üretilmiştir.
Galvaniz çelik sacdan üretilen kanatları ise siyah polyester boyalıdır ve orak formundadır.
Motor ve fan pervanesi ana gövdeye çelik taşıyıcılarla bağlıdır.
Emiş tarafında koruyucu tel kafes bulunan fanların 2.870 – 15.710 m³/h arasında debi değeri
ve Ø355 – 710 mm arasında çap seçenekleri sunan 9 farklı modeli bulunmaktadır.
Sertifika ve Standartlar
40°C, 45°C, 50°C, 60°C, 65°C veya 70°C hava sıcaklığına kadar çalışmaya uygun modelleri mevcuttur.
Motor
HXBR modelleri: Class F yalıtımlı IP44 korumalıdır. HXTR (250 den 355 e)modelleri: Class F yalıtımlı IP44 korumalıdır.
HXTR (400 den 800 e)modelleri: Class F yalıtımlı IP54 korumalıdır.
Modele bağlı olarak 2, 4, 6, 8 veya 12 kutuplu motor seçenekleri mevcuttur. Trifaze motorlar frekans invertörüne uygundur.
Elektrik Girişi
230V-50Hz
400V-50Hz
Ek Özellikler
Kompakt Tasarım
İnce tasarım gürültü üretimini düşürürken hava akış performansını da en uygun duruma getirir.
Korozyon direnci
Montaj plakası, motor taşıyıcıları ve koruyucu tel kafesler kataforize primer üzerine siyah polyester boyalıdır. Bağlantı vidaları paslanmaz çeliktendir.
Elektrik bağlantı kutusu
Monofaze motorlarda kondansatör elektrik bağlantı kutusunun içindedir.
Yüksek verimli “Orak
kanatlı” rotor En düşük ses seviyesinde en yüksek verimi sağlamak üzere tasarlanmıştır. ISO 1940 standartlarında dinamik olarak dengelenmiştir. Model 355 e kadar çelik, diğer modeller alüminyum levhadan preslenerek üretilmiştir.
Standart hava akış yönü: A tipi yapılandırma (Motordan rotora)
